防火門上的 FMFJ 是什么樣的監控裝置？
時間：2022/9/22 17:17:59 關鍵詞：防火門,不小于,應為,安裝,電線,高度,絕緣電阻,調試,系統,控制器
防火門上的 FMFJ 是什么樣的監控裝置？

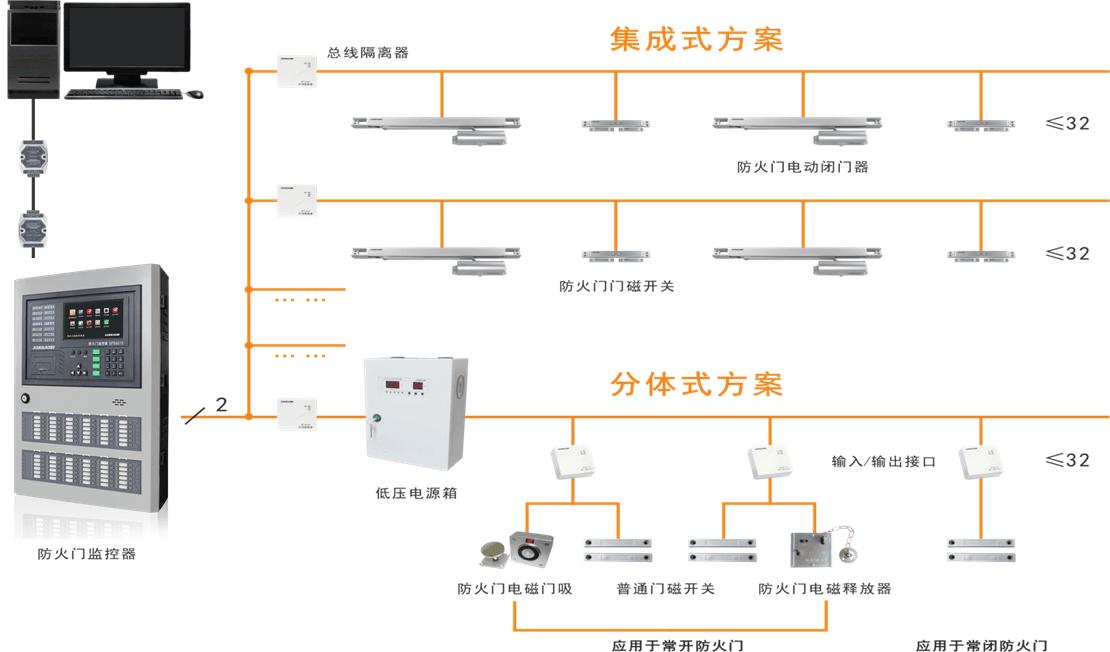

防火門監控系統。這個符號是防火門監控的含義，特別是門的磁力開關、門的聯動關閉或釋放需要看電氣系統圖的防火門監控系統圖和系統圖來確定。
防火門現場監控系統模塊我們應該安裝在什么位置
防火門現場監控模塊應安裝在防火門正上方。
一、裝電線：
系統的接線應符合我國現行中國國家安全標準《火災自動控制報警信息系統設計施工及驗收工作規范》的要求；系統數據總線敷設后，用兆歐表測量各回路導線的絕緣電阻，對地絕緣電阻不小于；同一建筑工程中的導線應根據企業不同用途加以區分。
同一目的地的電線顏色應相同，電源線應為紅色，負極線應為藍色或黑色；系統總線應為通信線NH-RVS-2*1.5mm嗎？（雙絞線）+電源線NH-BV-2*2.5mm，穿管。
二、監視器/中繼器的安裝：
當顯示器安裝在墻上時，顯示器底邊高度為1.3m-1.5m，靠近門軸的一側不小于0.5m，前部操作距離不小于1.2m；當?shù)匕灏惭b時，底邊高出地面-0.2m；電纜或電線顯示器、電纜芯線、連接線端部應編號，并與圖紙一致，字跡清晰，不易褪色；防火門監控器已安裝在消防室內，中繼器安裝在強電豎井內。
三、安裝防火門控制器:
控制器進行輸出控制回路的連接線是否應為截面積一般不小于1.0毫米、邊距不小于一個毫米的耐火銅芯線，并在端部有明顯重要標志；控制器應布置在防火門的內壁上。在地面上，離門的距離我們不應使用超過0.5m，離地面如果底邊的高度發展應為0.9m-1.3m。
四、系統接地：
系統接地設計參照現行國家標準《火災自動報警系統設計規范》 GB。
系統調試由施工(監理)單位組織實施。施工安裝完成，通過質量驗收。
系統圖、方案: 改變?cè)O(shè)計部分的實際結構，改變?cè)O(shè)計文件、施工過程檢驗記錄、調試記錄、設備操作說明書、產品檢驗報告、證書等相關信息。
調試負責人必須是專業信息技術管理人員。
在調試工作過程中，首先我們應按設計發展要求進行檢查技術設備的規格、型號、數量、備品備件等；對系統控制線路、錯線、斷路、誤焊、短路、絕緣電阻小于Ω等采取有效措施。
